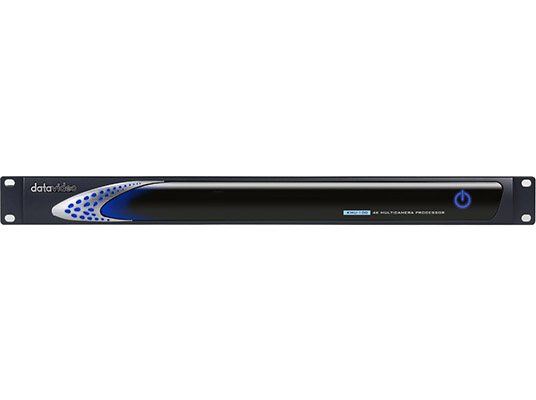

Datavideo KMU-100
Anasayfa / Görüntü Masası / Datavideo / Datavideo KMU-100

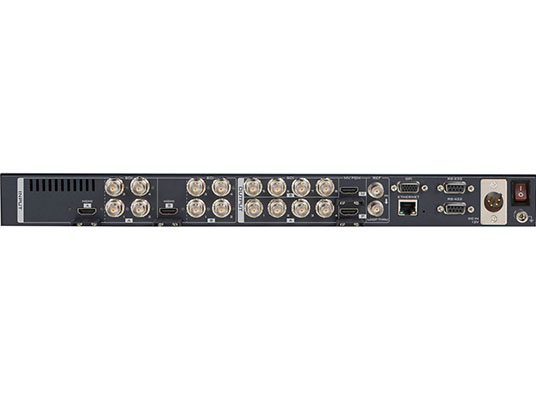

- Quad SDI, 6G-SDI veya 12G-SDI
- 2160p60 için HDMI 2.0 Video giriş desteği
- 2160p60 desteği için Displayport giriş
- 4 adet 3G-SDI
- 2 adet HDMI 1.4
- SDI Ses giriş ( 16 Kanal )
- SDI Ses çıkış (16 Kanal )
- Blackburst veya TriSync
- Laptoptan konfigrasyon kontrolü ve update’ler için Ethernet RJ45
- RS-232 / RS-422
2 adet 4K kamerayla 8 kameralı HD reji yapmak için kullanılır. 4K iki kanal çok amaçlı işlem ünitesi up/down/cross ve scaling özellikleri sunar. 4K bir kaynaktan istenen bölgeler seçilir ve HD olarak 4 ayrı çıkış alınır. 2 adet 4K kaynaktan 8 adet çıkış alınır. Videowall çözümlerinde 4K bir görüntü 4 adet HD ekrana paylaştırılarak kullanılabilir. Bağlantı HDMI 2.0, DisplayPort, 12G ve 4 adet 3G üzerinden yapılır
- Açıklama
- Teknik Özellikler
- Videolar

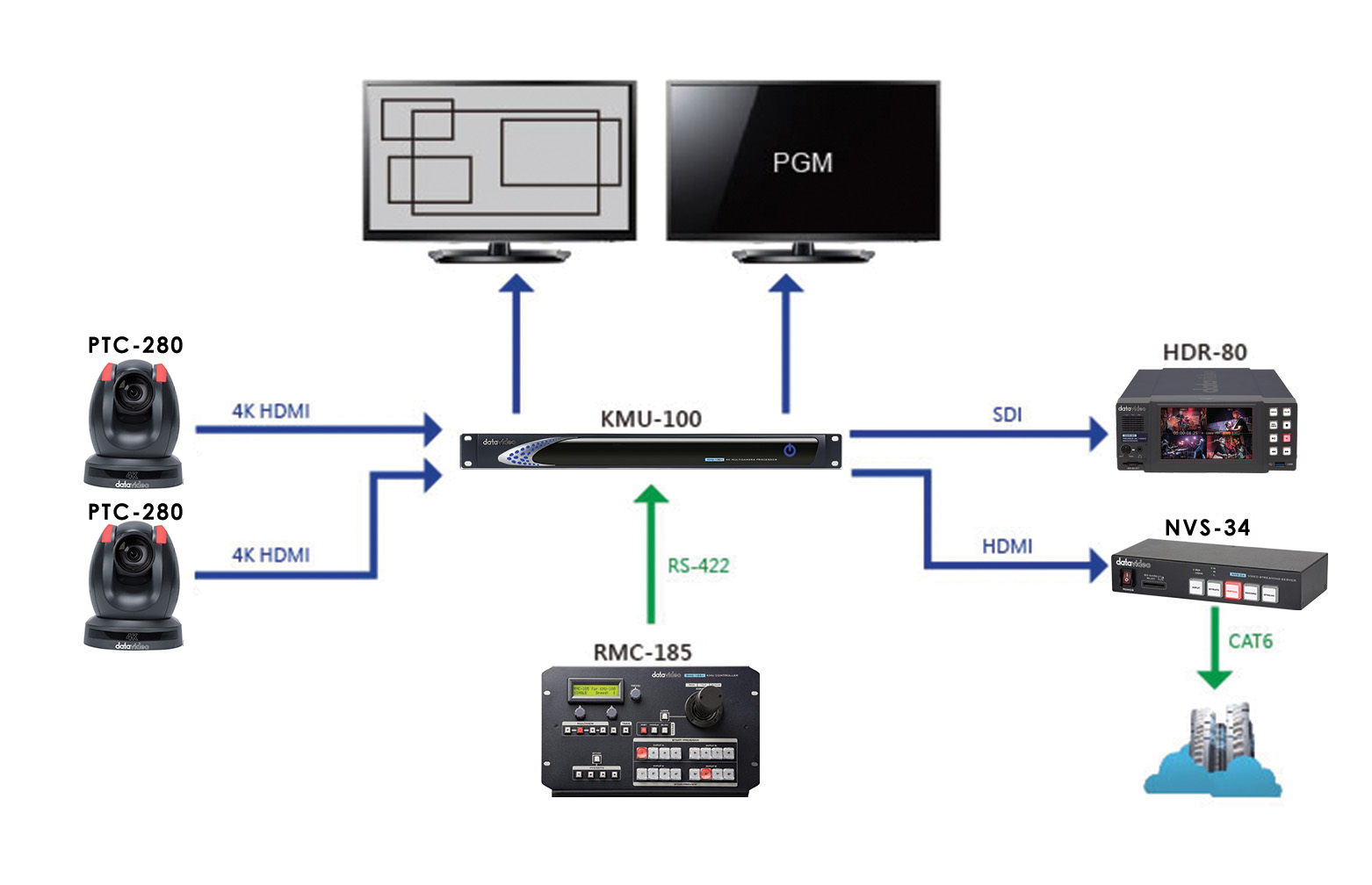

- İş Akış Örnekleri
Açıklama
2 adet 4K görüntüyü HD parçalara bölüp yayına gönderir
İki adet 4K SDI veya HDMI girişten sekiz adet 3G-SDI video çıkışına dönüştürmeyi destekleyerek kullanıcılar için daha fazla canlı video değiştirme seçeneği.
Parçalar arasında geçiş yapmak için 8 kanal değiştirici
Daha kolay video geçişi için çok görüntülemeli monitörde aynı anda iki 4K video kanalını ve daha küçük pencerelerde diğer kırpılmış 4K video görüntülerini görüntüleyebilir.
Hıza duyarlı hareket yolları oluşturun
Gerçek zamanlı lens hareketi, 4K kameradan seçilen kesikler tarafından simüle edilebilir, böylece videonuza daha fazla hareket çeşidi eklenebilir.

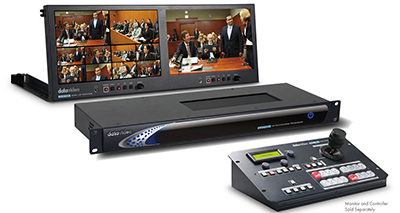

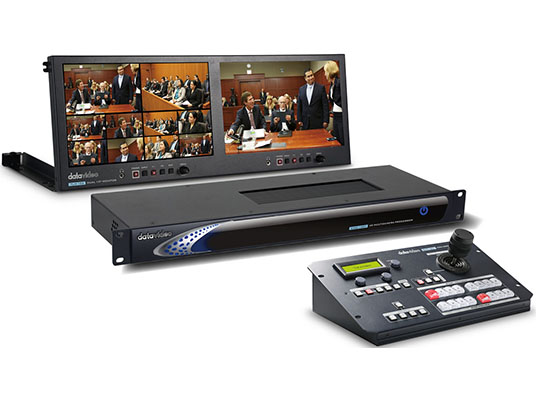

RMC-185 donanım denetleyicisi aracılığıyla kontrol
Kullanıcının 4K sinyalinde kullanıcı tanımlı pencereleri oluşturmak için kolayca kaydırmasına, eğmesine ve yakınlaştırmasına olanak tanır.
- Kutu İçeriği
- 1 x KMU-100
- 1 x AD Switch DC 12V ile AC Kablosu
- 4 x Vida
- 1 x Teşekkürler Kartı
| Video Giriş | 2 SDI Girişi kümesi: Her küme için 4x SDI 1 x 3Gb/s veya 12Gb/s SD/HD/4K. Tek bağlantıyı destekler 4:2:2 3 x 3Gb/s SD/HD/4K. Tek bağlantı, çift bağlantı ve dörtlü bağlantı 4:2:2’yi destekler 2 x HDMI Giriş: HDMI Desteğini her biri için Ultra HD 4K 60p in 4:2:0/4:2:2 destekler |
| Desteklenen Video Giriş Çözünürlüğü | 3840x2160p 23.98/24/25/29.97/30/50/59.94/60 1080p 23.98/24/25/29.97/30 1080i 50/59.94/60 1080PsF 23.98/24/25/29.97/30 720p 50/59.94/60 |
| Video Çıkış | 2 set SDI çıkışı: Her set için 4x SDI 1 x 3Gb/s veya 12Gb/s SD/HD/4K. Tek bağlantıyı destekler 4:2:2 3 x 3Gb/s SD/HD/4K. Tek bağlantı, çift bağlantı ve dörtlü bağlantı 4:2:2’yi destekler |
| Desteklenen Video Çıkış Çözünürlüğü | 1080p 25/29.97/30/50/59.94/60 1080i 50/59.94/60 720p 50/59.94/60 625/50i PAL, 525/59.94i NTSC |
| Multiview Çıkış | HDMI 1.4 x2 |
| Multiview Mod | Preview, Motion, Quad |
| Ses Giriş | SDI: HD/4K’ya gömülü 16 Kanal. SD’ye gömülü 8 Kanal HDMI: SD, HD ve Ultra HD 4K’ya gömülü 8 Kanal |
| Ses Çıkış | SDI: HD/4K’ya gömülü 16 Kanal. SD’ye gömülü 8 Kanal HDMI: SD, HD ve Ultra HD 4K’ya gömülü 8 Kanal |
| Ses Örneklemesi | Televizyon standart örnek hızı 24 bit’te 48 kHz |
| Referans Giriş | Blackburst, Tri-level |
| Kontrol Arayüzü | Kontrol, yapılandırma ve güncellemeler için İnternet RJ45 Yapılandırmayı denetlemek için 1x RS-232 girişi Harici klavye destekli 1 z RS-422 girişi GPIO x1 |
| Denetleyici | RMC-185/RMC-185+ |
| Boyutlar (mm) (GxYxD) | 484 x 192 x 49 mm |
| Ağırlık | 3.2 kg |
| Güç Kaynağı | DC 12V, 5A |
| Ortalama Çalışma Sıcaklığı | 0~40 °C |
