AVMatrix SD1141
Anasayfa / Çevirici/ AVMatrix / AVMatrix SD1141
- SD, HD ve 3G-sdı’yi otomatik olarak algılar
- 4 tamponlu ve yeniden saatli çıkışlar
- 3G/HD/SD-SDI çok hızlı sinyal işleme
- Çıkış 2 & 4 destek DVB-ASI sinyal
- Otomatik kablo denkleştirme ve sinyal retiming
- Tüm yardımcı verileri ve gömülü sesi iletin
- Mikro USB ve DC güç
- Duvara montaj için ayrılabilir braket tasarımı

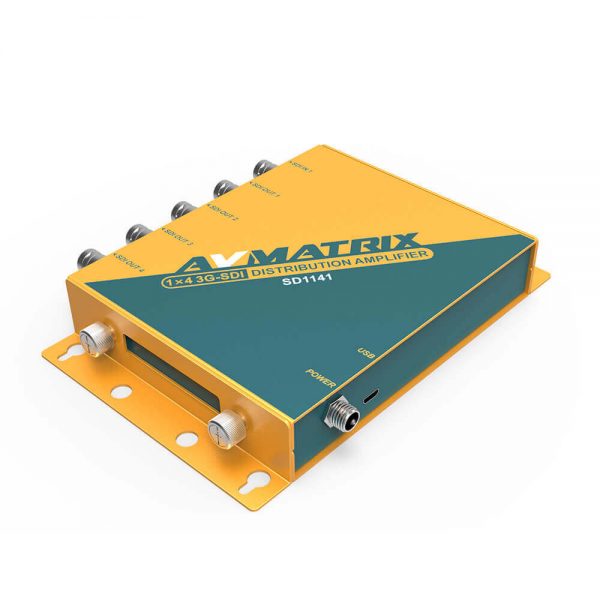

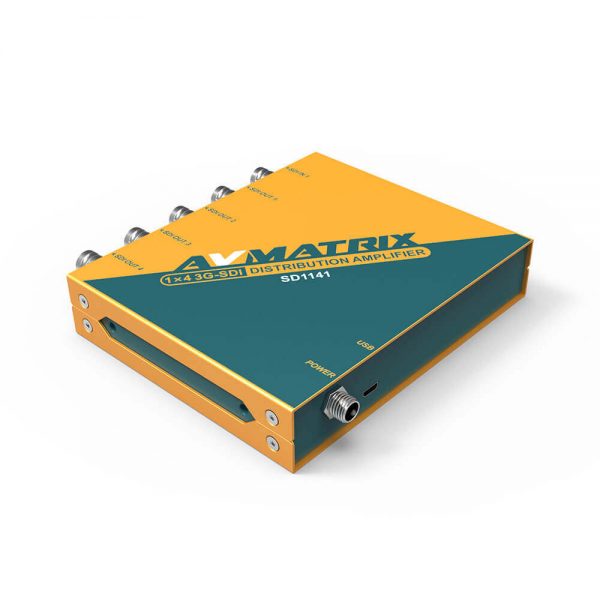

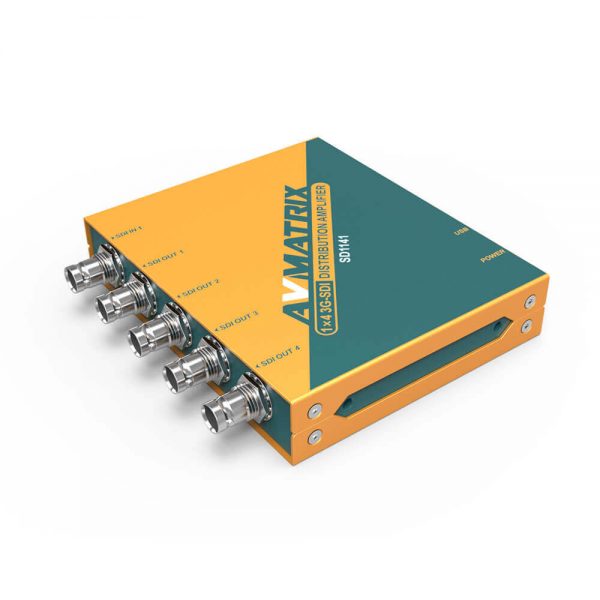

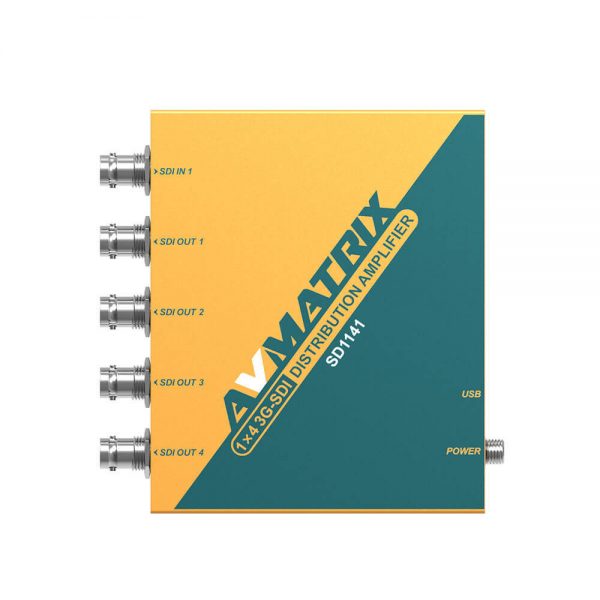

SD1141 minyatür, düşük maliyetli 1 = 4 3G HD-SDI / HD SDI / SDI yeniden kilitleme dağıtım amplifikatörüdür. Dört ayrı tamponlu SDI çıkışına sahip olan SD1141, otomatik giriş algılama, yeniden saatleme ve kablo eşitleme sağlar.
- Açıklama
- Teknik Özellikler
Açıklama
SD, HD ve 3G-sdı’yi otomatik olarak algılar
4 tamponlu ve yeniden saatli çıkışlar
3G/HD/SD-SDI çok hızlı sinyal işleme
Çıkış 2 & 4 destek DVB-ASI sinyal
Otomatik kablo denkleştirme ve sinyal retiming
Tüm yardımcı verileri ve gömülü sesi iletin
Mikro USB ve DC güç
Duvara montaj için ayrılabilir braket tasarımı
Yaygın Uygulama
SD1141, yayın ve video üretim tesislerinde, komuta ve kontrol merkezlerinde, tıbbi görüntüleme tesislerinde, kiralama ve sahnelemede ve diğer uygulamalarda kullanım için idealdir.
SD1141, dahili Sdı yeniden saatleme ve eşitleme içerir. Sinyal dönüştürücünün işlemine geçmeden önce SDI video girişini yeniden oluşturacak, SDI titremesini azaltacak ve Sdı göz modelini geliştireceklerdir. Bu, daha uzun kablo uzunluklarına izin verir (3G: 120m, HD: 200m, SD: 400m).
1×4 Dağıtım
SD1141, 1080P 60hz’e (2,97 Gbps) kadar SDI ve çok hızlı SDI video sinyalleri için kompakt, tek girişli, dört çıkışlı bir dağıtım amplifikatörüdür. Çıkış 2 ve çıkış 4 DVB-ASI sinyalini destekler.
| Giriş ve Çıkış | |
| Giriş | SD/HD/3G-SDI x1 |
| Çıkış | SD/HD/3G-SDI x4 (çıkış 2 & 4 destek DVB-ASI) |
| SDI Formatları | |
| SDI Giriş Formatı Desteği | (2 K) 2048×1080 p 30/29.97/25/24/23.98 (2 K) 2048x1080PsF 30/29.97/25/24/23.98 (HD) 1920×1080 p 60/59. 94/50/30/29. 97/25/24/23.98 (HD) 1920x1080PsF 30/29.97/25/24/23.98 (HD) 1920×1080ı 60/59.94/50 (HD) 1280×720 p 60/59.94/50 (HD) 1280×720 p 30/29.97/25/24/23.98 (SD) 625ı 50 (SD) 525ı 59.94 |
| SDI Video Hızı | SD/ HD/3G-SDI |
| SDI Uyumluluğu | SMPTE 259 M, SMPTE 292 M, SMPTE 296 M SMPTE 372 M, SMPTE 424 M, SMPTE 425 M |
| SDI Renk Uzayı ve Hassasiyeti | RGB 4:4:4 10 bit/12 bit, YUV 4:2:2/4:4:4 10 bit/12 bit, XYZ 4:4:4 12 bit |
| SDI Otomatik Anahtarlama | Girişte SD, HD ve 3G-sdı’yi otomatik seçer |
| ASI Uyumluluğu | DVB-ASI |
| Renk Alanı ve Hassasiyeti | YUV 4:2:2/4:4:4, RGB 44:4 |
| Güç | |
| Güç Konektörü | Mikro USB, Dişli kilitleme konektörü |
| Gerilim Aralığı | USB 5 V, DC 5 ~ 17 V |
| Güç Tüketimi | 1W |
| Environmental | |
| Çalışma Sıcaklık Sınır Değerleri | -20’C-60C |
| Depolama Sıcaklığı | -30C-70C |
| Çalışma Nem Sınır Değerleri | % 0 -% 90 yoğuşmasız |
| Boyut | |
| Boyutlar | 125.5 x 104 x 24.5mm |
| Ağırlık | 512g |
