AVMatrix FE1121-12G

Anasayfa / Çevirici/  AVMatrix / AVMatrix FE1121-12G

  • Vericide 12G / 6G / 3G-SDI girişi ve döngü çıkışı
  • Alıcıda çift 12G-SDI çıkışı
  • 12g’ye kadar bant genişliğini destekler
  • SDI girişi otomatik anahtarlama SD, HD, 3G, 6G, 12G-SDI
  • 10km iletim mesafesi
  • SFP / LC Fiber verici ve alıcı
  • SDI denkleştirme ve yeniden kilitleme
  • USB güç kaynağı
  • Açıklama
  • Teknik Özellikler

Açıklama

Vericide 12G / 6G / 3G-SDI girişi ve döngü çıkışı
Alıcıda çift 12G-SDI çıkışı
12g’ye kadar bant genişliğini destekler
SDI girişi otomatik anahtarlama SD, HD, 3G, 6G, 12G-SDI
10km iletim mesafesi
SFP / LC Fiber verici ve alıcı
SDI denkleştirme ve yeniden kilitleme
USB güç kaynağı

10km İletim

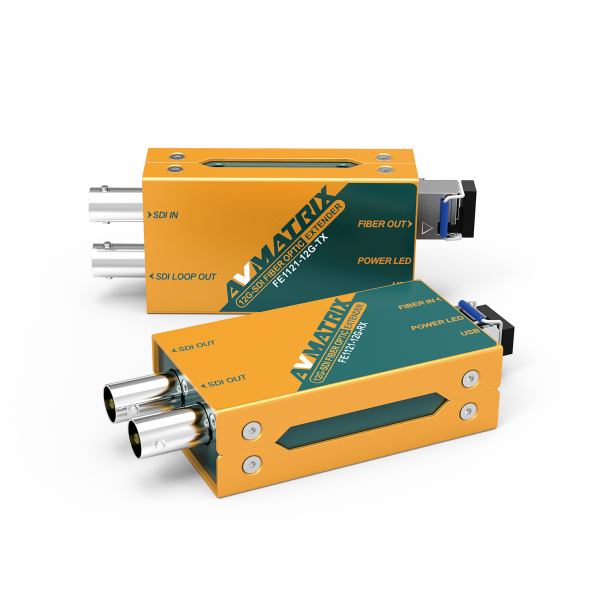

12G-SDI Fiber Optik Genişletici, 10 km’ye kadar 1310nm dalga boylu tek modlu LC simpleks fiber uzantılarını destekleyen bir verici / alıcı kitidir. 4K 60’a (Maks. bant genişliği: 12Gbps) ses ve meta verilerle.

Giriş ve Çıkış
Verici SDI Video Girişi SDI / HD 3G/ 6G / 12G-SDI/ASI (750) x1
Verici SDI Döngü Çıkışı SDHD/3IGI6G/12G-SDI ASI (7s0) x1
Verici Fiber Optik Çıkış SFP modülü (LC) x1

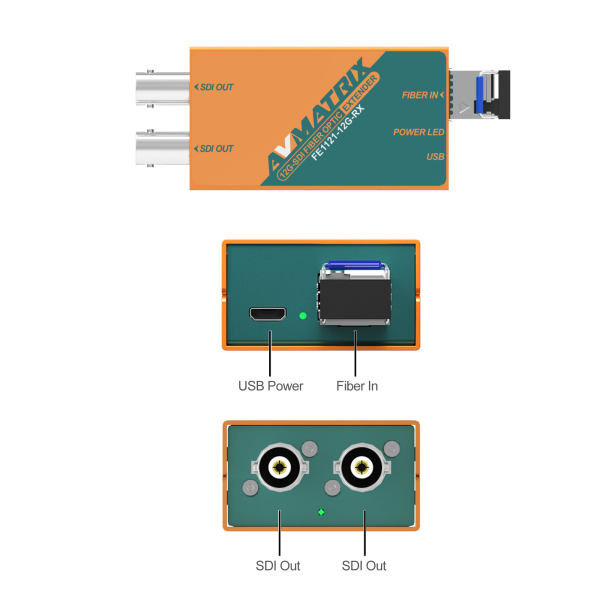

Alıcı Fiber Optik Giriş SFP modülü (LC) x1
Alıcı SDI Video Çıkışı SDI / HD/3G / 6G/12G-SDI / ASI(750) x2
Standart
Optik Fiber Modülü SFP modülü: Çalışırken takılabilir
Bağlayıcı tarzı: LC
Fiber tipi: tek modlu
Optik dalga boyu: 1310nm
Maks. bant genişliği: 12 Gbps
Optik iletim gücü dbm
Alıcı hassasiyeti:-12 db
Tek modlu Maks. Mesafe 10 km (12.5 miles) for 12G (4K6OP)
Optik Fiber Uyumluluğu SMPTE 297M
SDI Uyumluluğu SMPTE ST-2081, SMPTE ST-2082, SMPTE 259 M, SMPTE 292 M,              SMPTE 296 M, SMPTE 424M-B, ITU-R BT.656, ITU-R BT.601, SMPTE 274 M, SMPTE 425 M
SDI Otomatik Anahtarlama SD / HD / 3G / 6G / 12G-SDI açık girişi
SDI Video Hızı SDI / HD / 3G / 6G / 12G-SDI
SDI Denkleştirme ve Yeniden Kilitleme Evet, 12G-SDI için 60m’ye kadar SDI giriş ve çıkış desteği
HDMI Formatları
Renk Uzayı ve Hassasiyeti YUV, RGB
SDI Ses Gömülü 32/16 kanalı destekler
Güç
Güç Konektörü Mikro USB
Gerilim Aralığı 3.3V – 5V
Güç Tüketimi 1,5W
Environmental
Çalışma Sıcaklık Sınır Değerleri 0’C-60C
Depolama Sıcaklığı 0C-70C
Çalışma Nem Sınır Değerleri % 0 -% 90 yoğuşmasız
Boyut
Boyutlar 71 x 41 x 23mm
Ağırlık 200 + 200g
