AVMatrix SD1151-12G
Anasayfa / Çevirici/ AVMatrix / AVMatrix SC1150-12G
- 12G/6G/3G/HD/SD-SDI çok oranlı sinyal işleme
- 5 tamponlu ve yeniden saatli çıkışlar
- isteğe bağlı 1 kanal SFP çıkışı
- DVB-ASI sinyalini destekleyin
- Otomatik kablo denkleştirme ve sinyal retiming
- Tüm yardımcı veriler çıktılara iletilir
- Güç ve sinyal kilidi için LED göstergeler
- Dişli kilitleme güç konektörü
- Duvara montaj için ayrılabilir braket tasarımı
- Açıklama
- Teknik Özellikler
Açıklama
12G/6G/3G HD/SD-SDI çok oranlı sinyal işleme
5 tamponlu ve yeniden saatli çıkışlar
isteğe bağlı 1 kanal SFP çıkışı
DVB-ASI sinyalini destekleyin
Otomatik kablo denkleştirme ve sinyal retiming
Tüm yardımcı veriler çıktılara iletilir
Güç ve sinyal kilidi için LED göstergeler
Dişli kilitleme güç konektörü
Duvara montaj için ayrılabilir braket tasarımı

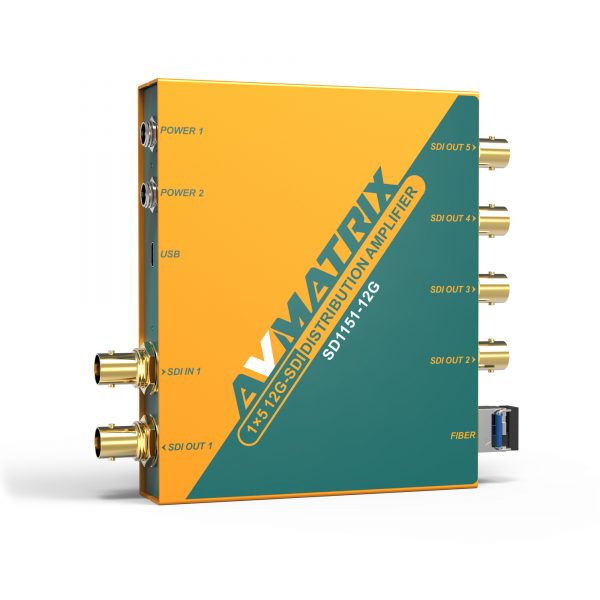

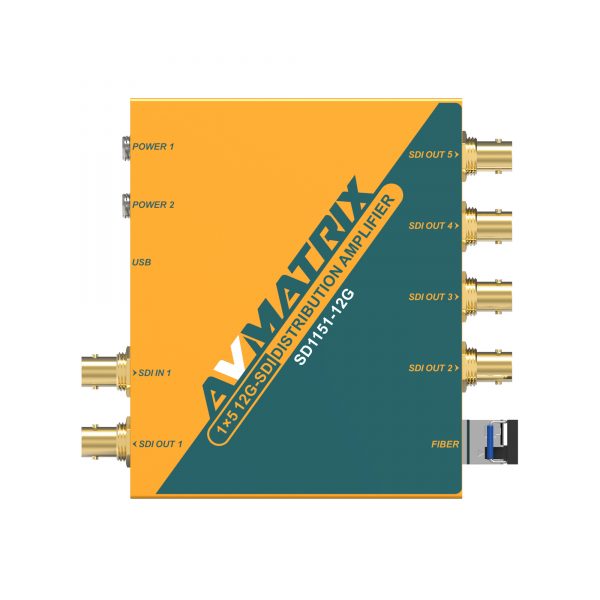

1×5 Dağıtımı

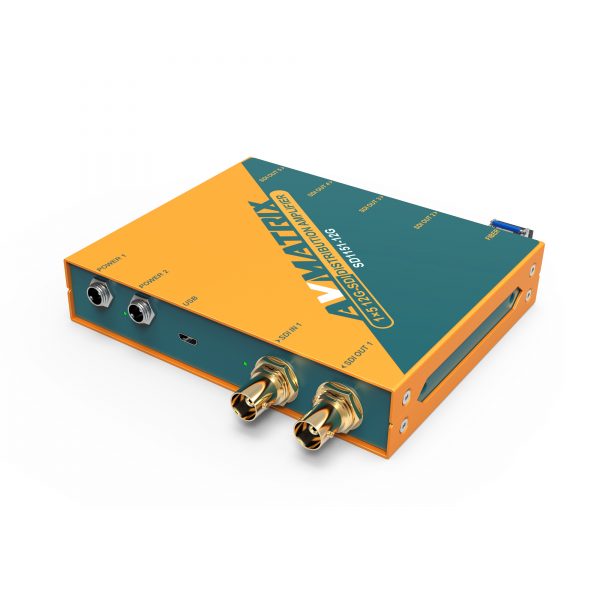

SD1151-12G, 4K 60hz’e (12 Gbps) kadar SDI ve çok hızlı SDI video sinyalleri için kompakt, tek girişli, beş çıkışlı bir dağıtım amplifikatörüdür. Desteklenen sinyaller aşağı doğru uyumludur. Tüm giriş ve çıkışlar DVB-ASI sinyalini destekler
SFP Çıkışı (İsteğe Bağlı)
Bir kanal 12G-SFP fiber çıkışını destekleyin, SFP modülü isteğe bağlıdır. verici olarak kullanılabilir
optik fiber genişletici, mükemmel maç FE1121-12G alıcı.
SDI Eşitleme ve Yeniden Saatleme
Performansı 12G için 60m’ye ve HD-SDI için 140m’ye kadar en üst düzeye çıkarmak için SDI girişinde eşitlendi ve SDI çıkışlarında yeniden saat ayarı yapıldı.
Kompakt Tasarım ve Yedekli Güç
Çift yedekli güç kaynakları ile birleştirilmiş birinci sınıf bileşenlerin kullanılması, ana güç kaynağı sorunlarla karşılaştığında bile cihazın iyi çalışmasını sağlar. Ve süper kompakt tasarım, OB minibüsleri, yayın kontrol odaları ve stüdyolar gibi herhangi bir canlı yayın veya post prodüksiyon için mükemmel bir uyum sağlar.
Giriş ve Çıkış | |
Giriş | SD HD/3G/6G/12G-SDı/DVB-ASI x1 |
Çıktı | SD/HD/3G/6G/12G-SDI/DVB-Ası 5 , SFP x 1 (isteğe bağlı) |
SDI Formatları | |
SDI Giriş Formatı Desteği | 1080 p 60/59.94/50/30/29.97/25/24/23.98 1080PSF 30/29.97/25/24/23.98 1080i 60/59.94/50 720 p 60/59.94/50/30/29.97/25/24/23.98 625ı 50, 525ı 59,94 |
Video Hızı | SD/HD/3G/6G/12G-SDI |
SDI Uyumluluğu | SMPTE ST-2081, SMPTE ST-2082, SMPTE 259 M, SMPTE 292 M, SMPTE 296 M, SMPTE 424M-B, ITU-R BT.656, ITU-R BT.601, SMPTE 274 M, SMPTE 425 M |
SDI Renk Uzayı ve Hassasiyeti | RGB 4:4:4 10 bit/12 bit, YUV 4:2:2/4:4:4 10bit/12bit |
SDI Otomatik Anahtarlama | Girişte SD, HD ve 3G-sdı’yi otomatik seçer |
ASI Uyumluluğu | DVB-ASI |
HDMI Formatları | |
HDMI Format Desteği | 4801 59.94 576ı 50 720p 50/59.94/60 1080i 50/59.94/60 1080p 23.976/23.98/24/25/29.97/30/50/59.94/60 |
Renk Alanı ve Hassasiyeti | YUV 4:2:2/4:4:4, RGB 44:4 |
Güç | |
Güç Konektörü | Mikro USB, Dişli kilitleme konektörü |
Gerilim Aralığı | USB 5 V, DC 5-17 V |
Güç Tüketimi | 1W |
Environmental | |
Çalışma Sıcaklık Sınır Değerleri | 0’C-60C |
Depolama Sıcaklığı | 0C-70C |
Çalışma Nem Sınır Değerleri | % 0 -% 90 yoğuşmasız |
Boyut | |

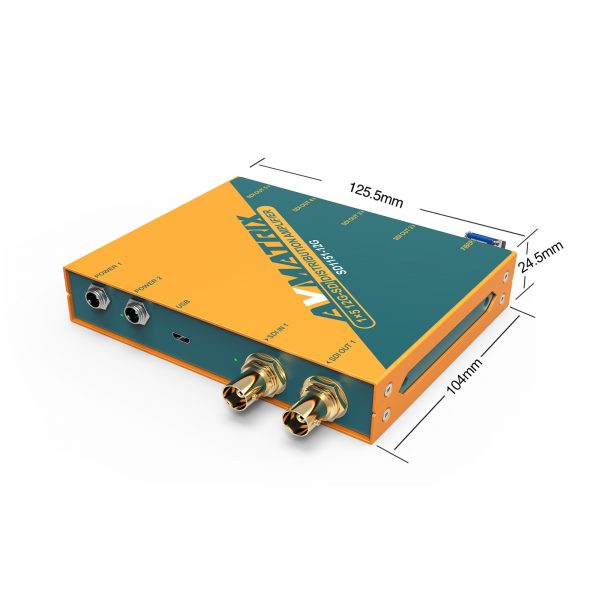

Boyutlar | 125.5x104x24.5mm |
Ağırlık | 485g |
